产品中心 > YCDS-001D数控硬质合金轧辊成形磨床

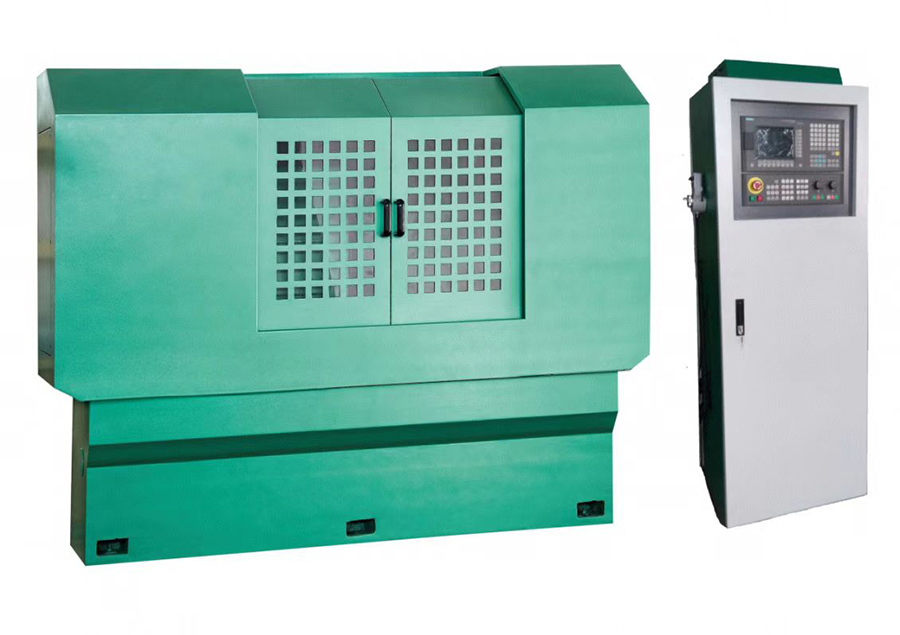

YCDS-001D数控硬质合金轧辊成形磨床
机床概述:
● YCDS-001D数控硬质合金轧辊成形磨床针对碳化钨硬质合金辊环磨削专门设计生产,机床刚性好、针对性强、使用简便、精度高、靠性好,主要用于高速线材生产用的碳化钨硬质合金辊环的外圆和R孔型槽作粗磨、半精磨、精磨及无火花磨削等磨削加工。
● 磨床采用德国西门子808D advanced工业数控系统及西门子的三轴交流伺服电机驱动系统,并配有移动操作手合,操作简便、质量稳定、性能可靠。
● 数控系统设计有轧辊加工专用程序软件,易操作,易学易懂。

● 与非数控磨床相比,人为影响小,具有机床精度高,操作简便,可靠性好,自动化程度高等特点,并可大幅减少工人的工作量。

主要特点:
一、针对碳化钨辊环磨削加工专门设计、专业制造
1、使用针对性强,以强力磨削加工机理进行设计专业生产。
2、与普通磨床改造而来的机床相比更专业,刚性更优越,加工范围适应性更强。


二、数控系统质量稳定、性能可靠
1、采用德国SINUMERIK 808D ADVANCE工业数控系统及西门子的三轴交流伺服电机驱动系统,性能稳定可靠。
2、设备配有移动操作电子手轮,手动模式位移量控制更方便、精准。


三、内置操作程序参数化控制,直观操作逻辑性强、自动化程度高。
1、系统配有专用辊环加工程序,根据辊环要求直接选择加工模式实现了机床对碳化钨辊环的外圆及孔型槽全自动加工。具有逻辑性。
2、加工过程中程序自动记忆砂轮位置。参数全中文解释。可精准的完成辊环的外圆、单槽及双槽全数控加工。操作简单。无需多次对刀。


四、机床刚性好、磨削效率高
1、机床总体各部件均采用整体铸件设计,净重达4.5吨。
2、采用滑动闭式导轨,可进行大切深磨削,有效抑制磨削振动,保证高效率、高质量加工。


五、主轴精度高、精度保持性好、使用寿命长
1、主轴支撑采用进口SKF或FAG双列短圆柱滚子轴承。
2、主轴密封采用新型间隙式迷宫密封结构,有效保护轴颈磨损。
3、主轴传动采用卸荷式皮带盘结构,有效提高主轴的精度保持性和主轴及轴承的使用寿命。


六、钢制自定心辊环夹具优点明显
1、辊环夹具结构实现了按键一键装夹。装夹便利、可靠,液压夹紧省时省力。
2、辊环夹具采用钢制自定心弹性涨套,膨胀量大,使用寿命长。
3、夹具装卸辊环方式便于日后升级自动上下辊环等功能。


七、全封闭罩壳设计
1、有效降低加工噪音,防护更安全。
2、阻止加工区域水气扩散,改善加工环境。


技术参数:

可加工辊环外径 Φ50-Φ400mm
可加工辊环最大孔型 Φ60mm
头架中心高 220mm
工作台驱动电机 11 N•m西门子交流伺服电机
工作台最大移动量 250mm
工件可磨长度 200mm
加工最大工件重量 150Kg
工作台移动数控当量 0.001mm
磨头进给电机 11 N•m 西门子交流伺服电机
磨头最大移动量 200mm
磨头移动数控当量 0.01mm
磨头主电机功率 18Kw
使用砂轮直径 Ø200~Ø300ר127mm 推荐使用 Ø250ר127mm
磨头砂轮转速 2000 rpm
头架电机 11 N•m 西门子交流伺服电机
头架主轴转速 0-60 rpm, 无级调速
大罩壳排风口直径 Φ150mm
机床总功率 30KVA
加工形式 Mechanical grinding
工作液 RN-M03
机床尺寸(长×宽×高) 2240×1720×1810mm
机床总重量 5000KG
